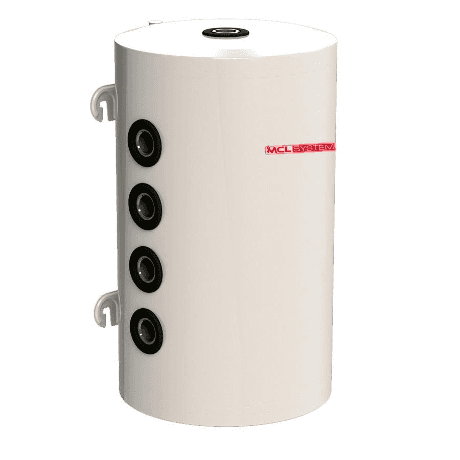

Zbiornik buforowy ścienny Mecalia DPAC/DI/MCL 100 litrów

W muralnym buforze bezwładnościowym Mecalia DPAC/DI/MCL o pojemności 100 litrów, o numerze referencyjnym 12508, przewidziano magazynowanie zimnej lub gorącej wody z pierwotnego obiegu instalacji grzewczych i klimatyzacyjnych. Wykonany ze stali węglowej, pracuje przy maksymalnym ciśnieniu 6 bar i temperaturze do 90 °C, stanowiąc rozwiązanie szczególnie odpowiednie do instalacji z pompą ciepła, kotłem, energią słoneczną lub urządzeniami do produkcji wody lodowej.

Jego główną funkcją jest zwiększenie pojemności wodnej i bezwładności cieplnej obiegu hydraulicznego, co pomaga stabilizować pracę generatora oraz tymczasowo magazynować energię cieplną. Model 100-litrowy ma kompaktową formę o średnicy Ø440 mm i jest przeznaczony do pionowego montażu ściennego, choć gama mini dopuszcza również ustawienie pionowe na podłodze zgodnie z zaleceniami producenta.

Bufor bezwładnościowy 100 litrów do ogrzewania i klimatyzacji

Mecalia DPAC/DI/MCL 100 należy do gamy kompaktowych buforów bezwładnościowych producenta, dostępnych w pojemnościach od 30 do 100 litrów.

Przeznaczony jest do pracy z wodą z obiegu pierwotnego w systemach, w których korzystne jest zwiększenie dostępnej objętości hydraulicznej, tymczasowe magazynowanie energii lub częściowe odsprzęglenie produkcji ciepła lub chłodu od zapotrzebowania instalacji.

Może być stosowany zarówno z gorącą, jak i zimną wodą, dlatego nadaje się do instalacji:

• aerotermicznych i z pompą ciepła.
• z kotłami.
• ogrzewania grzejnikowego lub podłogowego.
• klimatyzacyjnych.
• z agregatami wody lodowej.
• z instalacjami solarnymi termicznymi.

Nie nadaje się do ciepłej wody użytkowej

Producent wyraźnie określa, że ten bufor bezwładnościowy nie nadaje się do CWU.

Został zaprojektowany wyłącznie do pracy w zamkniętym obiegu hydraulicznym ogrzewania lub klimatyzacji. Z tego powodu nie należy używać go jako zasobnika wody pitnej ani jako zbiornika ciepłej wody użytkowej do spożycia przez ludzi.

Wykonany ze stali węglowej

Zbiornik wykonano ze stali węglowej, materiału odpowiedniego do zamkniętych obiegów pierwotnych instalacji grzewczych.

Ponieważ jest przeznaczony do obiegu technicznego, a nie do wody użytkowej, nie posiada wewnętrznej emalii charakterystycznej dla zasobników CWU.

Ciśnienie robocze 6 bar

Kompaktowa gama DPAC/DI/MCL od 30 do 100 litrów została zaprojektowana do pracy przy maksymalnym ciśnieniu 6 bar.

Takie ciśnienie robocze umożliwia integrację z wieloma domowymi i profesjonalnymi instalacjami grzewczymi oraz klimatyzacyjnymi. System powinien zawsze zawierać odpowiednie zawory i elementy bezpieczeństwa dobrane do parametrów instalacji.

Maksymalna temperatura pracy 90 °C

Mecalia DPAC/DI/MCL dopuszcza maksymalną temperaturę pracy 90 °C.

Tak szeroki zakres temperatur pozwala stosować zbiornik zarówno w instalacjach grzewczych, jak i w hydraulicznych systemach chłodzenia, zawsze w granicach określonych przez Mecalia oraz pozostałe elementy obiegu.

Idealny do instalacji z pompą ciepła

Bufory bezwładnościowe są szczególnie często stosowane w instalacjach aerotermii i pomp ciepła, gdzie pozwalają zwiększyć ilość wody w obiegu.

Właściwie dobrana objętość bezwładnościowa może pomóc ograniczyć cykle start/stop generatora, ustabilizować przepływ hydrauliczny oraz zapewnić tymczasowy zapas energii cieplnej.

Ostateczny dobór zbiornika należy wykonać zgodnie z mocą pompy ciepła, istniejącą objętością wody, minimalnymi wymaganiami przepływu producenta generatora oraz konkretnymi cechami instalacji.

Do obiegów grzewczych i chłodniczych

Zbiornik może magazynować zimną lub gorącą wodę z obiegu pierwotnego, dlatego nie ogranicza się wyłącznie do zastosowań grzewczych.

Może być również stosowany w instalacjach klimatyzacyjnych z agregatem chłodniczym lub pompą ciepła rewersyjną, aby zapewnić bezwładność obiegu podczas pracy systemu w trybie chłodzenia.

Izolacja termiczna z twardego poliuretanu

Zbiornik posiada izolację z wtryskiwanej sztywnej pianki poliuretanowej, której zadaniem jest ograniczenie niepożądanej wymiany ciepła między magazynowaną wodą a otoczeniem.

Izolacja stosowana przez Mecalia jest bez HCFC.

W tej kompaktowej gamie producent stosuje również wykończenie zewnętrzne w postaci blachy lakierowanej piecowo, zapewniające ochronę mechaniczną izolacji i odpowiednie wykończenie do wewnętrznych instalacji technicznych.

Format pionowy ścienny

Numer referencyjny 12508 należy w ofercie Mecalia do modeli montowanych ściennie z gamy DPAC/DI/MCL.

Jego niewielka średnica 440 mm ułatwia montaż w kotłowniach i innych pomieszczeniach, w których ważne jest ograniczenie powierzchni zajmowanej przez elementy hydrauliczne.

Aktualny cennik producenta podaje dla tego modelu wymiary handlowe wynoszące około:

• Średnica: 440 mm.
• Wysokość: 913 mm.

Gwintowane przyłącza hydrauliczne 1½"

Karta wymiarowa DPAC/DI/MCL 100 pokazuje różne przyłącza rozmieszczone pionowo po obu stronach zbiornika, co ułatwia integrację hydrauliczną.

W modelu 100-litrowym przyłącza wskazane na schemacie technicznym to gwinty żeńskie 1½".

Układ zapewnia dedykowane punkty dla:

• przyłączy do instalacji.
• przyłączy do generatora lub kotła.
• odpowietrzenia lub montażu czujnika.
• spustu zbiornika.

Rozmieszczenie kilku króćców na różnych wysokościach zapewnia elastyczność przy dostosowaniu schematu hydraulicznego do potrzeb danej instalacji.

Przyłącza do instalacji i generatora

Zgodnie ze schematem technicznym Mecalia, zbiornik posiada kilka króćców oznaczonych jako przyłącza do instalacji oraz przyłącza do kotła.

Taka konfiguracja ułatwia wykorzystanie go jako elementu bezwładnościowego umieszczonego pomiędzy generatorem ciepła a obiegiem dystrybucyjnym.

Dobór konkretnych przyłączy zależy od schematu hydraulicznego, przepływów oraz zaleceń producenta generatora.

Górne przyłącze do odpowietrzenia lub czujnika

Górna część zawiera przyłącze przeznaczone do odpowietrzenia lub montażu czujnika.

To przyłącze może ułatwiać usuwanie powietrza gromadzącego się w górnej strefie zbiornika lub umożliwiać montaż kompatybilnego elementu pomiarowego zgodnie z projektem instalacji.

Dolne przyłącze do spustu

W dolnej części znajduje się przyłącze oznaczone do spustu, ułatwiające czynności konserwacyjne i opróżnianie obiegu w razie potrzeby.

Masa 29 kg

Mecalia DPAC/DI/MCL 100 ma orientacyjną masę własną 29 kg.

Należy pamiętać, że po napełnieniu cały układ znacząco zwiększa swoją masę. Mocowanie ścienne i konstrukcja nośna muszą być dobrane tak, aby bezpiecznie przenosić całkowity ciężar pełnego zbiornika oraz obciążenia wynikające z podłączonych rur.

Pomaga stabilizować pracę instalacji

Zastosowanie bufora bezwładnościowego zwiększa ilość wody dostępną w obiegu. Ten zapas energii cieplnej pomaga łagodzić szybkie wahania temperatury i może zmniejszyć częstotliwość uruchamiania oraz zatrzymywania generatora.

W instalacjach z kilkoma obiegami lub zmiennym zapotrzebowaniem dodatkowa objętość może również przyczynić się do uzyskania bardziej stabilnych warunków hydraulicznych.

Dokładną funkcję i schemat podłączenia należy określić na etapie projektowania instalacji, ponieważ bufor bezwładnościowy może być stosowany na różne sposoby w zależności od generatora, odbiorników ciepła i systemu regulacji.

Dane techniczne Mecalia 12508

• Marka: Mecalia.
• Numer referencyjny: 12508.
• Model: DPAC/DI/MCL 100.
• Typ: bufor bezwładnościowy.
• Pojemność: 100 litrów.
• Zastosowanie: ogrzewanie i klimatyzacja.
• Czynnik: zimna lub gorąca woda z obiegu pierwotnego.
• Nadaje się do CWU: nie.
• Typ obiegu: zamknięty.
• Materiał: stal węglowa.
• Montaż: pionowy ścienny.
• Maksymalne ciśnienie robocze: 6 bar.
• Maksymalna temperatura pracy: 90 °C.
• Przyłącza: gwintowane żeńskie.
• Wymiar przyłączy modelu 100 L: 1½".
• Przyłącze do odpowietrzenia/czujnika: tak.
• Przyłącze do spustu: tak.
• Przyłącza do instalacji: tak.
• Przyłącza do generatora/kotła: tak.
• Izolacja: wtryskiwana sztywna pianka poliuretanowa.
• Izolacja bez HCFC: tak.
• Wykończenie zewnętrzne: blacha lakierowana piecowo.
• Średnica: 440 mm.
• Aktualna wysokość handlowa: 913 mm.
• Masa: około 29 kg.
• Kompatybilny z pompą ciepła: tak.
• Kompatybilny z kotłem: tak.
• Kompatybilny z energią słoneczną: tak.
• Możliwość stosowania w chłodzeniu: tak.

Kompaktowy bufor bezwładnościowy do pompy ciepła i klimatyzacji

Mecalia DPAC/DI/MCL 100 zapewnia dodatkowe 100 litrów objętości hydraulicznej w kompaktowej, ściennej formie montażowej, stając się szczególnie użytecznym rozwiązaniem dla systemów aerotermii, ogrzewania i chłodzenia, w których konieczne jest zwiększenie bezwładności cieplnej obiegu.

Jego konstrukcja ze stali węglowej, maksymalne ciśnienie 6 bar, temperatura pracy do 90 °C, izolacja poliuretanowa oraz liczne przyłącza 1½" ułatwiają integrację z różnymi profesjonalnymi schematami hydraulicznymi.

Ponieważ jest przeznaczony wyłącznie do wody z obiegu pierwotnego, należy go zawsze stosować w obiegu zamkniętym, a nie jako zasobnik ciepłej wody użytkowej.
