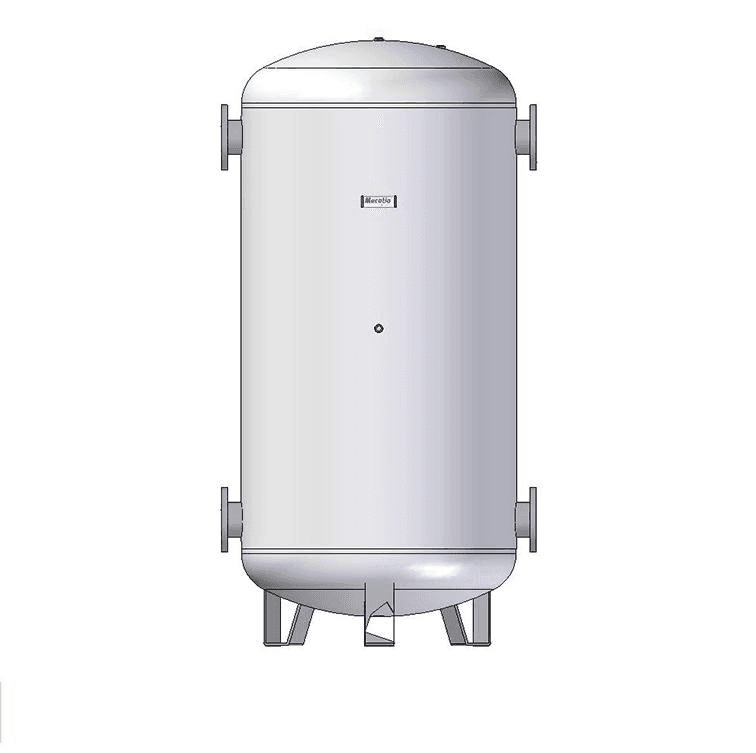

Zbiornik buforowy stojący Mecalia DPAC/DI/MCL 150 litrów

Bufor inercyjny stojący Mecalia DPAC/DI/MCL o pojemności 150 litrów, o numerze referencyjnym 06881, został zaprojektowany do magazynowania zimnej lub gorącej wody z obiegu pierwotnego w instalacjach grzewczych i klimatyzacyjnych. Wykonany ze stali węglowej, pracuje przy maksymalnym ciśnieniu 3 bar i temperaturze do 90 °C, dzięki czemu szczególnie dobrze sprawdza się w systemach z pompą ciepła, kotłem, energią słoneczną lub urządzeniami do produkcji wody lodowej.

Jego funkcją jest zwiększenie objętości hydraulicznej i bezwładności cieplnej instalacji, co pomaga ustabilizować pracę generatora oraz tymczasowo magazynować energię cieplną. Model 150-litrowy jest przeznaczony do pionowego montażu stojącego na podłodze, posiada izolację z wtryskiwanej sztywnej pianki poliuretanowej bez HCFC oraz wyposażony jest w liczne przyłącza umożliwiające integrację zbiornika w różnych układach hydraulicznych.

Bufor inercyjny 150 litrów do ogrzewania i klimatyzacji

Mecalia DPAC/DI/MCL 150 jest przeznaczony do pracy z wodą z obiegu pierwotnego instalacji grzewczych. Może być stosowany zarówno z wodą gorącą, jak i zimną, dlatego nadaje się do systemów ogrzewania i chłodzenia.

Do zastosowań przewidzianych przez Mecalia należą:

• Pompy ciepła i aerotermia.
• Kotły.
• Instalacje grzewcze.
• Instalacje klimatyzacyjne z agregatem wody lodowej.
• Systemy solarnej energii cieplnej.

Nie nadaje się do ciepłej wody użytkowej

Mecalia wyraźnie określa, że ten zbiornik nie nadaje się do CWU. Jest przeznaczony wyłącznie do zamkniętych obiegów hydraulicznych ogrzewania lub klimatyzacji.

Z tego powodu nie należy używać go jako zasobnika wody pitnej ani do bezpośredniego magazynowania ciepłej wody użytkowej przeznaczonej do spożycia.

Wykonany ze stali węglowej

Korpus zbiornika wykonano ze stali węglowej, rozwiązania szczególnie odpowiedniego do zamkniętych obiegów pierwotnych.

Ponieważ jest to techniczny bufor inercyjny, a nie zasobnik sanitarny, nie wymaga emaliowanej powłoki stosowanej w zbiornikach przeznaczonych do bezpośredniego magazynowania CWU.

Maksymalne ciśnienie robocze 3 bar

DPAC/DI/MCL 150 został zaprojektowany na maksymalne ciśnienie robocze 3 bar.

Mecalia wskazuje, że należy zawsze instalować odpowiednie zawory bezpieczeństwa o właściwym nastawie, bezpośrednio na zbiorniku, zgodnie z instrukcjami i obowiązującymi przepisami.

Maksymalna temperatura 90 °C

Podana przez producenta maksymalna temperatura pracy wynosi 90 °C.

Zakres ten pozwala na integrację zbiornika zarówno w obiegach grzewczych, jak i chłodniczych, zawsze w granicach pracy pozostałych elementów instalacji.

Szczególnie przydatny z pompami ciepła

W instalacjach z pompą ciepła lub aerotermią bufor inercyjny pozwala zwiększyć całkowitą objętość wody dostępnej w obiegu.

Przy prawidłowym doborze taki dodatkowy wolumen może pomóc ustabilizować przepływy i temperatury oraz ograniczyć zbyt krótkie cykle uruchamiania i zatrzymywania generatora.

Wymaganą pojemność należy określić zgodnie z wymaganiami producenta pompy ciepła, zainstalowaną mocą, istniejącą objętością hydrauliczną oraz schematem dystrybucji.

Odpowiedni do ogrzewania i chłodzenia

Zbiornik może magazynować zimną lub gorącą wodę z obiegu pierwotnego. Dlatego może być również stosowany w systemach rewersyjnych pracujących w trybie ogrzewania zimą i chłodzenia latem.

Mecalia wyraźnie przewiduje jego zastosowanie w instalacjach klimatyzacyjnych z agregatami wody lodowej.

Izolacja termiczna z poliuretanu

W modelu 150 litrów Mecalia stosuje jako izolację termiczną wtryskiwaną sztywną piankę poliuretanową bez HCFC.

Zewnętrzne wykończenie wykonano w skaju. Taka warstwa izolacyjna pomaga ograniczyć wymianę ciepła z otoczeniem, zarówno gdy zbiornik zawiera gorącą wodę, jak i wtedy, gdy pracuje w obiegu chłodniczym.

Pionowy montaż stojący na podłodze

Referencja 06881 została zaprojektowana specjalnie do pionowego montażu stojącego na podłodze.

Jego wymiary zewnętrzne to:

• Średnica: 500 mm.
• Wysokość: 1.310 mm.

Taki format pozwala uzyskać 150 litrów pojemności buforowej przy stosunkowo niewielkiej powierzchni zajmowanej w kotłowniach i pomieszczeniach technicznych.

Masa 56 kg

DPAC/DI/MCL 150 ma masę własną około 56 kg.

Po napełnieniu wodą cały zestaw waży znacznie więcej, dlatego należy go instalować na stabilnym, wypoziomowanym podłożu o odpowiedniej nośności.

Przyłącza hydrauliczne 1½"

Zbiornik posiada osiem głównych żeńskich przyłączy gwintowanych 1½", rozmieszczonych na różnych wysokościach, co ułatwia integrację w różnych układach hydraulicznych.

Zgodnie z rysunkiem technicznym Mecalia, króćce te służą do takich funkcji jak:

• Zasilanie obiegu grzewczego.
• Powrót obiegu grzewczego.
• Zasilanie z generatora lub kotła.
• Powrót do generatora lub kotła.
• Odpowietrzenie.
• Przyłącze do grzałki elektrycznej wspomagającej.

Obecność kilku wejść i wyjść na różnych wysokościach zapewnia elastyczność przy konfiguracji zbiornika zgodnie ze schematem hydraulicznym zaprojektowanym przez instalatora.

Pięć króćców 1/2" na czujniki

Oprócz głównych przyłączy hydraulicznych zbiornik posiada pięć gwintowanych króćców 1/2" przeznaczonych na czujniki.

Przyłącza te umożliwiają montaż czujników temperatury na różnych wysokościach zbiornika, gdy wymaga tego system regulacji instalacji.

Przyłącze do grzałki elektrycznej wspomagającej

Rysunek techniczny przewiduje specjalne przyłącze dla grzałki elektrycznej wspomagającej.

To przyłącze pozwala na konfiguracje, w których konieczne jest dodanie kompatybilnego elementu grzejnego. Obecność tego króćca nie oznacza, że grzałka elektryczna jest dołączona do zbiornika.

Pomaga zwiększyć bezwładność cieplną systemu

Dodając 150 litrów objętości hydraulicznej do obiegu, zbiornik może tymczasowo magazynować energię cieplną i łagodzić szybkie wahania temperatury pomiędzy generatorem a odbiornikami.

Cecha ta jest szczególnie interesująca w instalacjach z małą ilością wody, wieloma obiegami, zaworami strefowymi otwierającymi i zamykającymi poszczególne strefy lub generatorami wymagającymi minimalnej objętości hydraulicznej do prawidłowej pracy.

Parametry techniczne Mecalia 06881

• Marka: Mecalia.
• Referencja: 06881.
• Model: DPAC/DI/MCL 150.
• Typ: bufor inercyjny.
• Pojemność: 150 litrów.
• Zastosowanie: ogrzewanie i klimatyzacja.
• Czynnik: zimna lub gorąca woda z obiegu pierwotnego.
• Nadaje się do CWU: nie.
• Praca: obieg zamknięty.
• Materiał: stal węglowa.
• Montaż: pionowy, stojący na podłodze.
• Maksymalne ciśnienie robocze: 3 bar.
• Maksymalna temperatura robocza: 90 °C.
• Główne przyłącza hydrauliczne: 1½" żeńskie.
• Liczba głównych przyłączy: 8.
• Pomocnicze króćce na sondy: 1/2".
• Liczba króćców 1/2": 5.
• Przyłącze do grzałki wspomagającej: tak.
• Izolacja: wtryskiwana sztywna pianka poliuretanowa.
• Bez HCFC: tak.
• Wykończenie zewnętrzne: skaj.
• Średnica: 500 mm.
• Wysokość: 1.310 mm.
• Masa własna: 56 kg.
• Kompatybilny z pompą ciepła: tak.
• Kompatybilny z kotłem: tak.
• Kompatybilny z energią słoneczną: tak.
• Możliwość stosowania w chłodzeniu: tak.

Bufor inercyjny Mecalia do aerotermii i klimatyzacji

Mecalia DPAC/DI/MCL 150 zapewnia dodatkowe 150 litrów objętości hydraulicznej dla instalacji grzewczych i chłodniczych, oferując rozwiązanie szczególnie przydatne w systemach aerotermii, pomp ciepła, kotłów i energii słonecznej.

Wykonanie ze stali węglowej, maksymalne ciśnienie 3 bar, temperatura do 90 °C, osiem głównych przyłączy 1½", liczne króćce na sondy oraz izolacja z poliuretanu ułatwiają jego integrację w profesjonalnych instalacjach grzewczych, które wymagają zwiększenia bezwładności obiegu.
