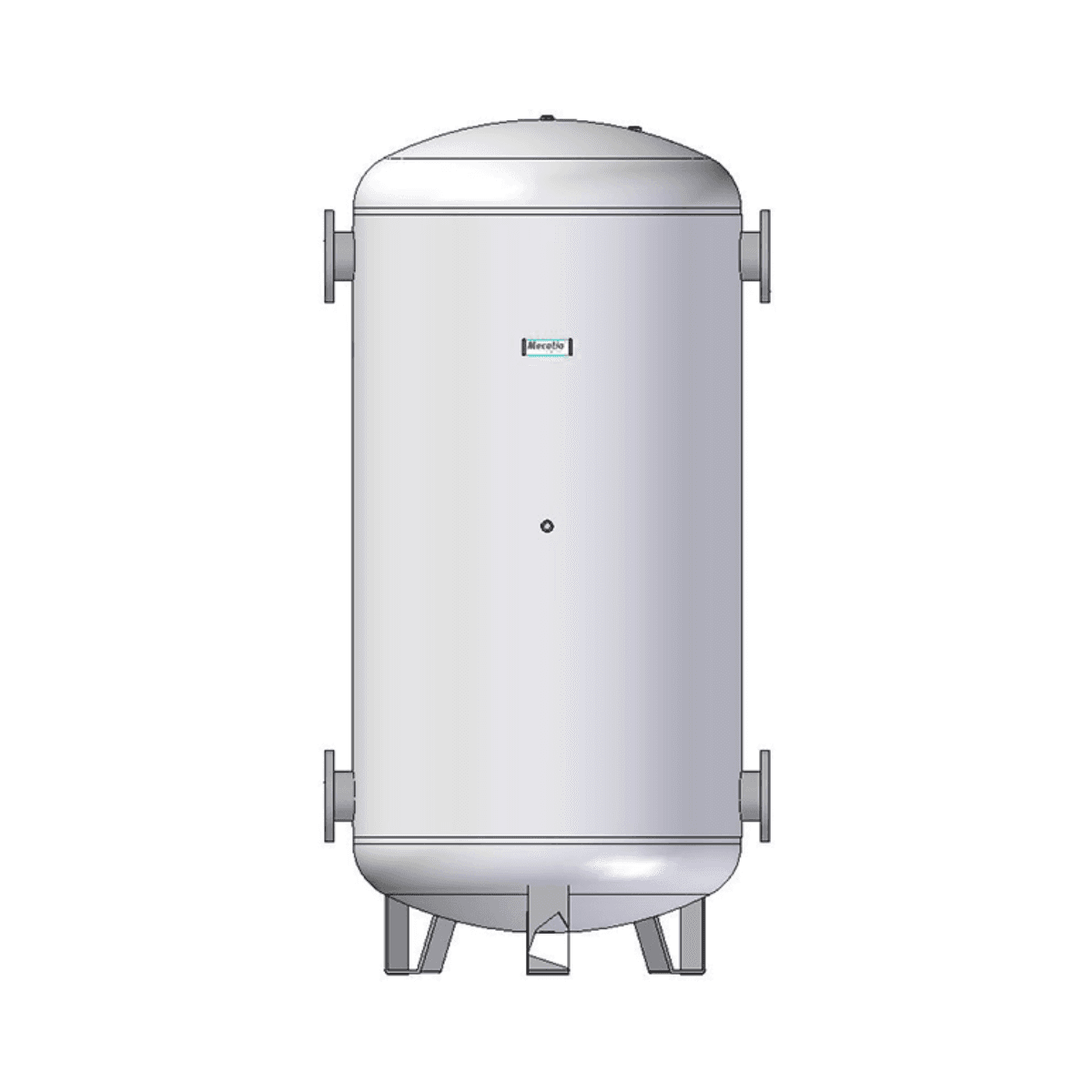

Zbiornik buforowy ze stali nierdzewnej Mecalia DPI/DI o pojemności 100 litrów

Zbiornik buforowy Mecalia DPI/DI 100 litrów, numer referencyjny 02704, został zaprojektowany do gromadzenia zimnej lub ciepłej wody z obiegu pierwotnego w instalacjach ogrzewania i klimatyzacji. Wykonany jest ze stali nierdzewnej AISI 304, posiada izolację termiczną i jest przeznaczony do montażu pionowego na podłodze.

Przy maksymalnym ciśnieniu roboczym 6 barów oraz zakresie temperatur od -10 do 90 stopni Celsjusza zbiornik pozwala zwiększyć dostępną objętość wody w obiegu i sprzyja bardziej stabilnej pracy systemów z pompą ciepła, kotłem, energią słoneczną lub urządzeniami do produkcji zimnej wody.

Zbiornik buforowy 100 litrów do ogrzewania i klimatyzacji

Mecalia DPI/DI 100 pełni funkcję pojemności akumulacyjnej w obiegu pierwotnym instalacji. Jego zadaniem jest magazynowanie energii cieplnej w postaci ciepłej lub zimnej wody oraz zapewnienie rezerwy, z której można skorzystać, gdy instalacja tego wymaga.

Zastosowanie zbiornika buforowego może pomóc zwiększyć dostępną objętość hydrauliczną i ustabilizować pracę instalacji, szczególnie w systemach klimatyzacji i ogrzewania współpracujących z generatorami takimi jak pompy ciepła, kotły lub systemy solarne.

Wykonany ze stali nierdzewnej AISI 304

Korpus zbiornika wykonano ze stali nierdzewnej AISI 304, co zapewnia trwałą konstrukcję do pracy z wodą w obiegu pierwotnym.

Mecalia określa ten model wyłącznie do pracy w zamkniętych obiegach. Zbiornik nie jest przeznaczony do bezpośredniego magazynowania ciepłej wody użytkowej, dlatego należy go stosować wyłącznie w zastosowaniach hydraulicznych wskazanych przez producenta.

Odpowiedni do zimnej i ciepłej wody

Zbiornik może być stosowany zarówno z ciepłą, jak i zimną wodą z obiegu pierwotnego. Zakres temperatury pracy wynosi od -10 do 90 stopni Celsjusza, co umożliwia jego integrację w różnych konfiguracjach ogrzewania i chłodzenia.

Do zastosowań wskazanych przez Mecalia należą instalacje klimatyzacyjne z agregatem wody lodowej, systemy energii słonecznej, pompy ciepła oraz kotły.

Ciśnienie robocze 6 barów

Mecalia DPI/DI 100 jest przystosowany do pracy przy maksymalnym ciśnieniu 6 barów. Instalacja musi zawsze posiadać odpowiednie urządzenia zabezpieczające hydraulikę, a Mecalia wyraźnie wskazuje konieczność montażu zaworów bezpieczeństwa.

Ciśnienie, temperatura oraz konfiguracja hydrauliczna instalacji muszą być utrzymywane w granicach określonych przez producenta.

Izolacja termiczna z poliuretanu

Zbiornik posiada izolację termiczną z wtryskiwanej sztywnej pianki poliuretanowej, o deklarowanej przewodności cieplnej 0,022 W/m°C oraz gęstości w zakresie 45–50 kg/m³.

Zastosowana pianka jest wolna od HCFC i ogranicza wymianę ciepła między zgromadzoną wodą a otoczeniem, pomagając dłużej utrzymać temperaturę w obiegu.

Wykończenie zewnętrzne wykonano z półsztywnej okładziny PVC lub poliestrowej, w zależności od pojemności zbiornika.

Pionowy montaż na podłodze

DPI/DI 100 został zaprojektowany do pionowego montażu stojącego na podłodze. Zbiornik posiada nogi w dolnej części, które zapewniają stabilną podstawę i utrzymują płaszcz z dala od powierzchni montażowej.

Jego pionowa forma pozwala skoncentrować 100 litrów pojemności na niewielkiej powierzchni, ułatwiając integrację w pomieszczeniach technicznych i przestrzeniach przeznaczonych na urządzenia grzewcze i klimatyzacyjne.

Cztery główne przyłącza gwintowane

Zbiorniki DPI/DI do 500 litrów wyposażone są w cztery główne króćce z gwintem wewnętrznym. W modelu 100-litrowym główne przyłącza dla obiegów grzewczych i chłodniczych mają średnicę 1,5 cala.

Przyłącza te umożliwiają konfigurację zbiornika jako elementu akumulacyjnego i integracji hydraulicznej pomiędzy generatorem a obiegami odbiorczymi.

Przyłącza Mecalia DPI/DI 100

• Odpowietrzenie: przyłącze 1/2 cala.
• Zawór bezpieczeństwa: przyłącze 1/2 cala.
• Wyjście do obiegu grzewczego: przyłącze 1,5 cala.
• Wyjście do obiegu chłodniczego: przyłącze 1,5 cala.
• Spust: przyłącze 3/4 cala.
• Wejście z agregatu chłodniczego lub powrót do kotła: przyłącze 1,5 cala.
• Gniazdo na termometr: przyłącze 1/2 cala.
• Wejście z kotła lub powrót do agregatu chłodniczego: przyłącze 1,5 cala.

Przygotowany do różnych konfiguracji hydraulicznych

Układ przyłączy pozwala stosować zbiornik z urządzeniami przeznaczonymi zarówno do produkcji ciepła, jak i chłodu. Mecalia wskazuje osobne króćce dla wejścia z kotła, powrotu do kotła, wejścia z agregatu chłodniczego, powrotu do agregatu chłodniczego oraz wyjść do obiegów odbiorczych.

Posiada również niezależne przyłącza do odpowietrzenia, spustu, zaworu bezpieczeństwa i termometru, co ułatwia integrację niezbędnych elementów pomocniczych w instalacji.

Kompaktowe wymiary dla pojemności 100 litrów

Model DPI/DI 100 ma średnicę zewnętrzną około 520 milimetrów oraz całkowitą wysokość 963 milimetrów.

Cylindryczny korpus ma podaną przez producenta wysokość użytkową 600 milimetrów, a cały zestaw waży około 26 kilogramów.

Wymiary te ułatwiają zaplanowanie przestrzeni potrzebnej w pomieszczeniu technicznym i należy je uwzględnić, aby zapewnić odpowiedni dostęp podczas montażu i konserwacji.

Zastosowanie z pompą ciepła i aerotermią

Do zastosowań wskazanych przez Mecalia należy ogrzewanie lub chłodzenie za pomocą pompy ciepła. Dlatego DPI/DI 100 może być stosowany jako zbiornik buforowy w kompatybilnych instalacjach aerotermicznych, które wymagają zwiększenia objętości wody w obiegu pierwotnym.

Dobór zbiornika powinien być wykonany zgodnie z wymaganiami hydraulicznymi systemu oraz zaleceniami producenta pompy ciepła lub zainstalowanego generatora.

Stosowanie z kotłami, energią słoneczną i agregatami chłodniczymi

Oprócz pomp ciepła Mecalia przewiduje wykorzystanie serii DPI/DI z kotłami, systemami energii słonecznej oraz agregatami wody lodowej.

Zbiornik może pełnić funkcję akumulatora energii cieplnej, dostosowując produkcję generatora do potrzeb obiegu, zarówno w zastosowaniach grzewczych, jak i chłodniczych.

Dane techniczne Mecalia DPI/DI 100

• Marka: Mecalia.
• Numer referencyjny: 02704.
• Model: DPI/DI 100.
• Rodzaj produktu: zbiornik buforowy.
• Pojemność: 100 litrów.
• Materiał: stal nierdzewna AISI 304.
• Zastosowanie: zimna lub ciepła woda z obiegu pierwotnego.
• Przeznaczenie: ogrzewanie i klimatyzacja.
• Praca: obieg zamknięty.
• Do ciepłej wody użytkowej: nie.
• Maksymalne ciśnienie robocze: 6 barów.
• Temperatura pracy: od -10 do 90 stopni Celsjusza.
• Montaż: pionowy, stojący na podłodze.
• Średnica zewnętrzna: 520 milimetrów.
• Całkowita wysokość: 963 milimetry.
• Wysokość korpusu podana przez producenta: 600 milimetrów.
• Waga: około 26 kilogramów.
• Główne przyłącza: gwint wewnętrzny 1,5 cala.
• Przyłącze odpowietrzenia: 1/2 cala.
• Przyłącze zaworu bezpieczeństwa: 1/2 cala.
• Przyłącze spustu: 3/4 cala.
• Przyłącze termometru: 1/2 cala.
• Izolacja: wtryskiwana sztywna pianka poliuretanowa.
• Przewodność cieplna izolacji: 0,022 W/m°C.
• Gęstość izolacji: 45–50 kg/m³.
• Izolacja bez HCFC: tak.
• Kompatybilne źródła produkcji: pompa ciepła, kocioł, energia słoneczna i agregat wody lodowej.

Stalowy zbiornik buforowy do stabilizacji obiegu pierwotnego

Mecalia DPI/DI 100 oferuje pojemność 100 litrów w zbiorniku ze stali nierdzewnej AISI 304, przygotowanym do pracy zarówno z ciepłą, jak i zimną wodą. Jego izolacja termiczna, ciśnienie robocze 6 barów oraz liczne przyłącza pozwalają na integrację z szeroką gamą systemów ogrzewania i klimatyzacji.

Kompatybilność z pompami ciepła, kotłami, energią słoneczną i agregatami chłodniczymi sprawia, że jest on szczególnie przydatny jako pojemność akumulacyjna w instalacjach, w których potrzebna jest większa bezwładność cieplna i bardziej stabilna praca hydrauliczna, zawsze w obiegu zamkniętym i bez bezpośredniego zastosowania do ciepłej wody użytkowej.
