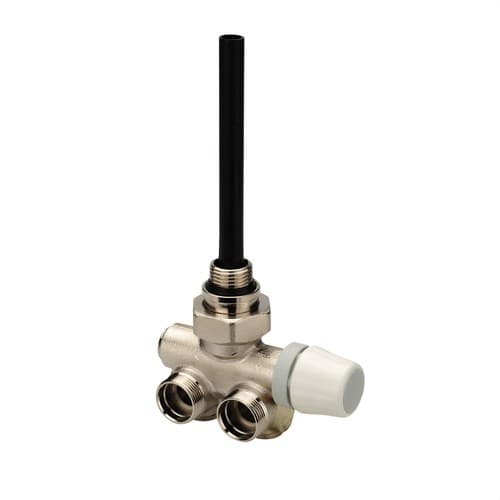

Termostatyczny zawór jednorurowy Do grzejnika ściennego głowica lewa gwint zewnętrzny 1/2"

Zawór Orkli 52110 to termostatyzowalny zawór jednorurowy, zaprojektowany specjalnie do grzejników łazienkowych typu drabinka z rurami wychodzącymi ze ściany. Ta wersja ma głowicę po lewej stronie i posiada przyłącze męskie 1/2" do grzejnika, przyłącze M24 x 1,5 do rury oraz gwint M28 x 1 do montażu kompatybilnej głowicy termostatycznej.

Oprócz sterowania otwieraniem i zamykaniem grzejnika, zawór ten umożliwia hydrauliczne zrównoważenie obiegu za pomocą obturatora regulacyjnego, ograniczając maksymalny przepływ wody wpływającej do grzejnika łazienkowego. Dostarczany jest z wbudowaną sondą wejściową i ręcznym pokrętłem, które można łatwo zastąpić kompatybilną głowicą termostatyczną Orkli, aby zautomatyzować regulację temperatury w pomieszczeniu.

Specjalny zawór jednorurowy do grzejników łazienkowych

Referencja 52110 należy do gamy termostatyzowalnych zaworów jednorurowych Orkli do grzejników łazienkowych. Została zaprojektowana do instalacji, w których zasilanie i powrót stanowią część obiegu jednorurowego i są skupione w zaworze umieszczonym w dolnej części grzejnika.

Konfiguracja tej referencji jest przygotowana do instalacji z wyjściem rur ze ściany i głowicą po lewej stronie. Orkli oferuje osobną referencję z głowicą po prawej stronie, dlatego przed złożeniem zamówienia warto sprawdzić wymaganą orientację.

Głowica po lewej stronie

Położenie głowicy jest kluczową cechą tej referencji. W modelu Orkli 52110 ręczne pokrętło lub przyszła głowica termostatyczna znajduje się po lewej stronie zestawu.

Taka konfiguracja ułatwia dopasowanie zaworu do położenia rur, grzejnika łazienkowego i dostępnej przestrzeni w instalacji, unikając użycia zaworu o odwrotnej orientacji niż wymagana.

Przygotowany do regulacji termostatycznej

Zawór dostarczany jest z ręcznym pokrętłem, które umożliwia otwieranie lub zamykanie przepływu do grzejnika. Pokrętło to można zastąpić głowicą termostatyczną kompatybilną z przyłączem M28 x 1.

Po zamontowaniu głowicy termostatycznej zawór może automatycznie regulować przepływ wody zgodnie z wybraną temperaturą pomieszczenia, pomagając utrzymać komfort cieplny bez konieczności ciągłej ręcznej regulacji grzejnika.

Ważne: głowica termostatyczna nie jest dołączona do zaworu i należy ją zakupić osobno.

Hydrauliczne równoważenie za pomocą obturatora

Termostatyzowalny zawór jednorurowy do grzejnika łazienkowego umożliwia dwie funkcje regulacyjne. Z jednej strony kontroluje otwieranie i zamykanie grzejnika; z drugiej pozwala zrównoważyć obieg hydrauliczny poprzez działanie na obturator za pomocą klucza imbusowego.

Ta regulacja pozwala ograniczyć maksymalny przepływ trafiający do grzejnika, pomagając zrównoważyć instalację, gdy kilka odbiorników jest podłączonych do tego samego obiegu jednorurowego.

Wbudowana sonda wejściowa

Orkli dostarcza tę gamę jednorurową z wbudowaną sondą wejściową. Sonda kieruje wodę zasilającą do wnętrza grzejnika, aby wspomóc prawidłową cyrkulację przez grzejnik łazienkowy.

Producent wskazuje, że aby uzyskać prawidłowe działanie, sonda wprowadzona do grzejnika powinna przekraczać około dwie trzecie jego całkowitej długości.

Pozwala całkowicie odciąć grzejnik

Gdy pokrętło i trzpień znajdują się w pozycji zamkniętej, zawór pozwala całkowicie odciąć grzejnik. Dzięki temu można wykonać określone prace przy grzejniku łazienkowym bez konieczności całkowitego opróżniania instalacji grzewczej.

Ta cecha ułatwia czynności konserwacyjne lub wymianę odbiornika, gdy instalacja została wykonana prawidłowo.

Zawór odwracalny

Zawór może pracować przy różnych kierunkach przepływu. Orkli zaleca jednak, aby dopływ gorącej wody odbywał się po stronie najbardziej oddalonej od pokrętła lub głowicy termostatycznej.

Przestrzeganie zalecanej orientacji pomaga uzyskać przewidziane przez producenta działanie hydrauliczne oraz prawidłową cyrkulację w grzejniku.

Przyłącze męskie 1/2" do grzejnika

Przyłącze do grzejnika jest męskie 1/2". Karta techniczna Orkli określa połączenie za pomocą gwintu cylindrycznego ISO 228/1 z uszczelką O-ring i pierścieniem ochronnym, zapewniające szczelność na złączce grzejnika, a także odpowiednie połączenie gwintowane wskazane dla całego zestawu.

Ta konfiguracja została specjalnie opracowana dla grzejników łazienkowych kompatybilnych z wejściem 1/2".

Przyłącze do rury M24 x 1,5

Przyłącze przeznaczone do rury ma wymiar M24 x 1,5. Przy użyciu odpowiednich akcesoriów adaptacyjnych Orkli przewiduje połączenia dla różnych typów i średnic rur.

• PER / PEX: średnice od 12 do 20 mm w zależności od akcesorium.
• Rura wielowarstwowa: średnice od 12 do 20 mm w zależności od akcesorium.
• PB: średnice od 12 do 20 mm w zależności od akcesorium.
• Rura miedziana: średnice od 12 do 16 mm w zależności od akcesorium.

Ważne: akcesoria i złączki do podłączenia rury nie są dołączone i należy je dobrać zgodnie z materiałem oraz średnicą zainstalowanej rury.

Przyłącze M28 x 1 do głowicy termostatycznej

Przyłącze dla elementu termostatycznego ma wymiar M28 x 1. Ten rozmiar pozwala zastąpić dostarczone pokrętło kompatybilną głowicą termostatyczną Orkli.

Przed montażem głowicy innego producenta należy wyraźnie sprawdzić kompatybilność mechaniczną i funkcjonalną z gwintem oraz skokiem trzpienia.

Wykonanie z niklowanego mosiądzu

Korpus zaworu wykonany jest z mosiądzu EN 12165 CW617 i posiada niklowane wykończenie powierzchni. Oś sterująca jest ze stali nierdzewnej, a trzpień zamykający również wykonano z mosiądzu.

Uszczelnienia hydrauliczne są z EPDM, natomiast pokrętło sterujące wykonano z ABS. Uchwyt sondy oraz sama sonda lub pipeta są z PA66.

Do wody i roztworów z glikolem

Zawór został zaprojektowany do pracy z wodą oraz z roztworami wody i glikolu powszechnie stosowanymi w instalacjach grzewczych. Orkli określa maksymalny udział glikolu na 30%.

Dopuszczalna temperatura medium wynosi od 5 do 100 °C.

Maksymalne ciśnienie robocze 6 bar

Karta techniczna określa maksymalne ciśnienie robocze na 6 bar oraz maksymalną różnicę ciśnień na 1 bar.

Aby ograniczyć możliwość powstawania uciążliwych hałasów w instalacji, Orkli zaleca nie przekraczać różnicy ciśnień 0,3 bar.

Dane techniczne zaworu Orkli 52110

• Marka: Orkli.
• Referencja: 52110.
• EAN: 8426562521104.
• Typ: termostatyzowalny zawór jednorurowy.
• Zastosowanie: grzejniki łazienkowe.
• Typ instalacji: jednorurowa.
• Wyjście rur: ze ściany.
• Pozycja głowicy: lewa.
• Przyłącze do grzejnika: męskie 1/2".
• Przyłącze do rury: M24 x 1,5.
• Przyłącze do głowicy termostatycznej: M28 x 1.
• Sonda wejściowa: wbudowana.
• Regulacja hydrauliczna: za pomocą obturatora.
• Dostarczony element sterujący: ręczne pokrętło.
• Głowica termostatyczna: kompatybilna, nie wchodzi w skład zestawu.
• Akcesoria do podłączenia rury: nie są dołączone.
• Kompatybilna rura PER/PEX, wielowarstwowa lub PB: Ø12-20 mm przy użyciu odpowiedniego akcesorium.
• Kompatybilna rura miedziana: Ø12-16 mm przy użyciu odpowiedniego akcesorium.
• Medium robocze: woda lub roztwory z glikolem.
• Maksymalne stężenie glikolu: 30%.
• Temperatura medium: 5-100 °C.
• Maksymalne ciśnienie robocze: 6 bar.
• Maksymalna różnica ciśnień: 1 bar.
• Zalecana różnica ciśnień w celu ograniczenia hałasu: ≤0,3 bar.
• Materiał korpusu: mosiądz EN 12165 CW617.
• Wykończenie: niklowane.
• Oś sterująca: stal nierdzewna.
• Trzpień zamykający: mosiądz EN 12165 CW617.
• Uszczelnienia hydrauliczne: EPDM.
• Pokrętło: ABS.
• Uchwyt sondy: PA66.
• Sonda: PA66.

Kompaktowe rozwiązanie do regulacji jednorurowych grzejników łazienkowych

Orkli 52110 łączy w jednym zestawie podłączenie grzejnika łazienkowego do obiegu jednorurowego, regulację przepływu, możliwość odcięcia odbiornika oraz przygotowanie do montażu głowicy termostatycznej. Jego specjalna konstrukcja do wyjścia ze ściany i głowicy po lewej stronie pozwala dopasować instalację do układów, w których taka orientacja jest wymagana.

Wbudowana sonda, regulacja za pomocą obturatora oraz przyłącze M28 x 1 do sterowania termostatycznego oferują kompletne rozwiązanie zarówno dla nowych instalacji, jak i kompatybilnych wymian w systemach ogrzewania jednorurowego.

Ważne: produkt zawiera zawór z ręcznym pokrętłem i sondą wejściową. Głowica termostatyczna oraz akcesoria/złączki do podłączenia rury nie są dołączone i należy je dobrać osobno w zależności od zainstalowanego systemu.
