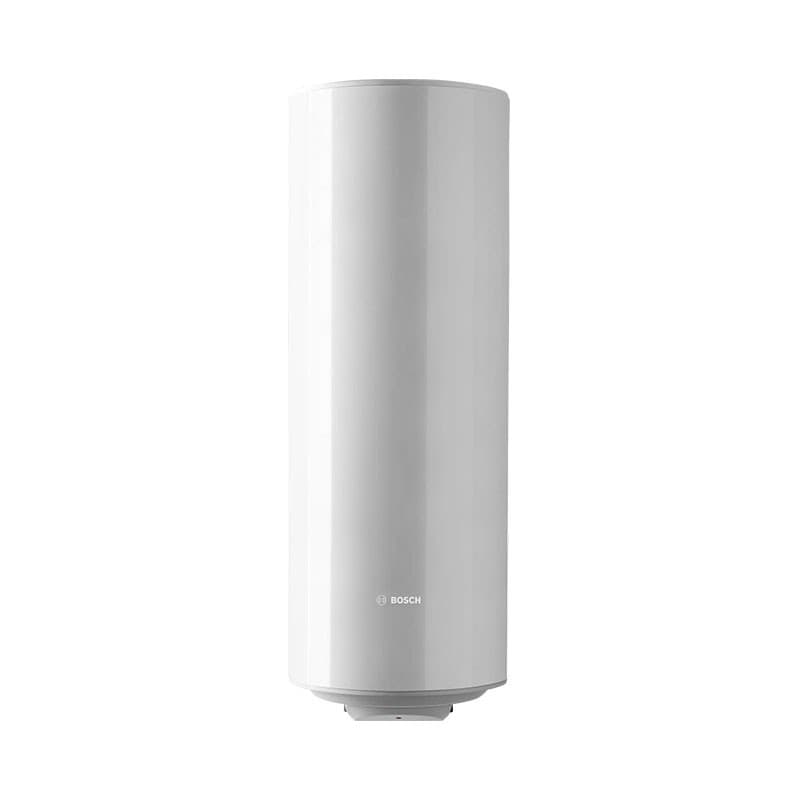

Elektryczny podgrzewacz wody pionowy Bosch Tronic TR2000TF 500 litrów

Podgrzewacz elektryczny Bosch Tronic TR2000TF 500 B, numer referencyjny 7736506216, to elektryczny zasobnik o dużej pojemności, zaprojektowany do instalacji o wysokim zapotrzebowaniu na ciepłą wodę użytkową. Oferuje 500 litrów pojemności użytkowej, grzałkę elektryczną o mocy 6.000 W oraz zasilanie trójfazowe 400 V, łącząc dużą pojemność magazynowania ze zbiornikiem ze stali emaliowanej, ochroną za pomocą anody magnezowej i wysokowydajną izolacją termiczną.

Jego konstrukcja jest przystosowana do pionowego montażu stojącego na podłodze, w przeciwieństwie do modeli o mniejszej pojemności z tej samej rodziny, które mogą być instalowane na ścianie. Tronic TR2000TF 500 B posiada ręczną regulację temperatury, przyłącza hydrauliczne G 1", zawór bezpieczeństwa oraz dołączone izolatory galwaniczne, stanowiąc rozwiązanie szczególnie polecane tam, gdzie potrzebna jest duża ilość zmagazynowanej CWU.

Elektryczny podgrzewacz o dużej pojemności ze zbiornikiem 500 litrów

Bosch Tronic TR2000TF 500 B należy do gamy Tronic przeznaczonej do instalacji o dużym zapotrzebowaniu na ciepłą wodę.

Jego zbiornik oferuje 500 litrów pojemności użytkowej magazynowania, co pozwala dysponować znaczną rezerwą CWU i obsługiwać duże zużycie lub kilka punktów poboru, zależnie od doboru instalacji.

Oficjalna karta energetyczna podaje również objętość wody zmieszanej do 40 °C (V40) wynoszącą 761 litrów, wartość uzyskaną w standardowych warunkach badawczych określonych dla etykietowania energetycznego.

Moc elektryczna 6 kW

Podgrzewacz wyposażono w grzałkę elektryczną o mocy 6.000 W do podgrzewania zgromadzonej wody.

Ta wysoka moc jest dobrana do zbiornika 500 litrów i pozwala na deklarowany czas nagrzewania wynoszący około 4 godziny i 50 minut dla wzrostu temperatury o 50 °C.

Rzeczywisty czas potrzebny do podgrzania wody zależy od temperatury początkowej, ustawionej temperatury, warunków otoczenia oraz jednoczesnego poboru w trakcie procesu grzania.

Zasilanie trójfazowe 400 V

Referencja 7736506216 wymaga trójfazowego zasilania elektrycznego 400 V i 50 Hz.

Dokumentacja techniczna Bosch podaje prąd znamionowy około 8,7 A na fazę oraz referencyjny przekrój przewodu zasilającego 2,5 mm².

Ze względu na moc i zasilanie trójfazowe podłączenie elektryczne powinno zostać wykonane przez wykwalifikowanego specjalistę, a zabezpieczenia, przekroje przewodów i urządzenia odcinające należy dobrać zgodnie z instrukcją producenta i obowiązującymi przepisami elektrycznymi.

Wewnętrzny zbiornik ze stali emaliowanej

Zasobnik wykonano ze zbiornika ze stali emaliowanej zgodnie ze specyfikacją Bosch do magazynowania wody pitnej.

Emalia chroni wewnętrzną powierzchnię metalową pozostającą w kontakcie z wodą i stanowi część systemu ochrony podgrzewacza przed korozją.

Anoda magnezowa do ochrony antykorozyjnej

Tronic TR2000TF 500 B posiada anodę ochronną magnezową, która uzupełnia ochronę emaliowanego zbiornika przed korozją.

Anoda jest elementem zużywalnym i powinna być okresowo kontrolowana podczas konserwacji podgrzewacza. Jej stan i częstotliwość wymiany zależą między innymi od jakości i składu wody w instalacji.

Wysokowydajna izolacja termiczna

Podgrzewacz wykorzystuje izolację termiczną z pianki poliuretanowej bez CFC, aby ograniczyć straty ciepła zgromadzonej wody.

Dokumentacja techniczna podaje grubość izolacji około 49 mm oraz straty ciepła przez obudowę na poziomie 2,72 kWh na 24 godziny.

Odpowiednia izolacja pomaga dłużej utrzymać temperaturę wody i zmniejsza energię potrzebną do kompensacji strat cieplnych, gdy nie ma poboru.

Regulacja temperatury w zakresie od 10 do 85 °C

Bosch Tronic TR2000TF 500 B posiada ręczną regulację temperatury wody.

Zakres regulacji określony w instrukcji wynosi około 10 do 85 °C. Urządzenie jest fabrycznie ustawione na 65 °C.

Pokrętło znajduje się w dolnej części urządzenia i umożliwia zwiększenie lub zmniejszenie temperatury zgodnie z potrzebami użytkowania.

Zabezpieczenie przed przegrzaniem

Oprócz termostatu regulacyjnego urządzenie posiada termostat bezpieczeństwa, który chroni podgrzewacz w przypadku osiągnięcia nienormalnie wysokiej temperatury.

Prawidłowy montaż elektrycznych i hydraulicznych urządzeń zabezpieczających jest niezbędny do zapewnienia właściwej pracy.

Maksymalne ciśnienie wody 10 bar

Zasobnik jest przystosowany do wytrzymania maksymalnego dopuszczalnego ciśnienia obiegu wody pitnej 10 bar.

Instalacja powinna być wyposażona w elementy bezpieczeństwa i kontroli ciśnienia wskazane przez Bosch, szczególnie gdy ciśnienie sieci może osiągać wysokie wartości.

W zestawie zawór bezpieczeństwa

W komplecie znajduje się zawór bezpieczeństwa 8 bar, przeznaczony do ochrony zasobnika przed nadmiernym wzrostem ciśnienia podczas nagrzewania.

Podczas normalnej pracy może wystąpić niewielki wypływ wody przez zawór w wyniku rozszerzalności cieplnej wody. Odpływ należy zamontować ściśle według instrukcji producenta.

Dołączone izolatory galwaniczne

Bosch dostarcza również dwa izolatory galwaniczne do przyłączy hydraulicznych.

Elementy te pomagają ograniczyć zjawiska elektrochemiczne między różnymi materiałami instalacji i należy je montować zgodnie ze wskazówkami zawartymi w instrukcji.

Przyłącza hydrauliczne G 1"

Wejście zimnej wody i wyjście ciepłej wody użytkowej wykorzystują gwintowane przyłącza G 1".

• Wejście zimnej wody: G 1".
• Wyjście ciepłej wody: G 1".
• Maksymalne dopuszczalne ciśnienie: 10 bar.
• Dostarczony zawór bezpieczeństwa: 8 bar.

Pionowy montaż stojący na podłodze

Model 500 litrów został specjalnie zaprojektowany do montażu stojącego na podłodze.

Ze względu na wymiary i masę należy ustawić go na wytrzymałej, wypoziomowanej powierzchni, zdolnej trwale przenieść obciążenie całkowicie napełnionego podgrzewacza.

Bosch podaje masę własną około 160 kg oraz masę około 660 kg po napełnieniu zbiornika.

Wymiary Bosch Tronic TR2000TF 500 B

Aktualna oficjalna dokumentacja podaje przybliżone wymiary zewnętrzne 1.838 mm wysokości, 750 mm szerokości i 880 mm głębokości.

Rysunek wymiarowy w instrukcji pokazuje cylindryczny korpus o średnicy około 756 mm oraz maksymalny wymiar w rzucie około 879 mm ze względu na elementy wystające poza korpus zasobnika.

Wymiary te należy uwzględnić przy planowaniu dostępu do pomieszczenia, transportu do miejsca docelowego oraz przestrzeni potrzebnej do późniejszych czynności serwisowych.

Klasa energetyczna C i profil obciążenia XL

Zgodnie z obowiązującą oficjalną kartą energetyczną TR2000TF 500 B ma profil obciążenia XL oraz klasę efektywności energetycznej C.

Deklarowane dane ErP to:

• Profil obciążenia: XL.
• Klasa energetyczna: C.
• Efektywność energetyczna podgrzewania wody: około 38 %.
• Roczne zużycie energii elektrycznej: 4.393 kWh/rok.
• Dzienne zużycie energii: 20,129 kWh.
• Poziom mocy akustycznej wewnątrz: 15 dB.
• Pojemność użytkowa: 500 litrów.
• Woda zmieszana do 40 °C, V40: 761 litrów.
• Temperatura fabryczna do badania: 65 °C.

Ochrona elektryczna IPX4

Podgrzewacz ma stopień ochrony IPX4 i należy do klasy ochrony elektrycznej I.

Urządzenie musi być obowiązkowo podłączone do uziemienia, a instalacja elektryczna powinna zawierać zabezpieczenia i urządzenia odcinające wymagane przez producenta oraz obowiązujące przepisy.

Zaprojektowany do ciepłej wody użytkowej

Bosch Tronic TR2000TF 500 B został zaprojektowany specjalnie do podgrzewania i magazynowania wody pitnej przeznaczonej do CWU.

Należy go instalować w ciśnieniowym systemie sanitarnym, zgodnie z instrukcją montażu, uruchomienia i konserwacji producenta.

Konserwacja podgrzewacza elektrycznego

Aby utrzymać urządzenie w dobrym stanie, Bosch przewiduje okresowe czynności kontroli, czyszczenia i konserwacji.

Do elementów wymagających szczególnej uwagi należą anoda magnezowa, zawór bezpieczeństwa, wnętrze zbiornika, grzałka oraz elementy regulacji i zabezpieczenia termicznego.

Wymagana częstotliwość może się różnić w zależności od jakości wody, twardości, typowej temperatury użytkowania i warunków eksploatacji.

Dane techniczne Bosch Tronic TR2000TF 500 B

• Marka: Bosch / Junkers.
• Seria: Tronic 2000 T.
• Model: TR2000TF 500 B.
• Referencja: 7736506216.
• Typ: elektryczny podgrzewacz pojemnościowy.
• Zastosowanie: produkcja i magazynowanie CWU.
• Montaż: pionowy, stojący na podłodze.
• Pojemność użytkowa: 500 litrów.
• Moc znamionowa: 6.000 W.
• Zasilanie: 400 V trójfazowe.
• Częstotliwość: 50 Hz.
• Natężenie: około 8,7 A na fazę.
• Przekrój przewodu wskazany w instrukcji: 2,5 mm².
• Czas nagrzewania ΔT 50 °C: 4 h 50 min.
• Zakres regulacji: 10-85 °C.
• Ustawienie fabryczne: 65 °C.
• Maksymalne dopuszczalne ciśnienie: 10 bar.
• Przyłącza wodne: G 1".
• Zbiornik: stal emaliowana.
• Ochrona antykorozyjna: anoda magnezowa.
• Izolacja: pianka poliuretanowa bez CFC.
• Grubość izolacji: około 49 mm.
• Straty ciepła: 2,72 kWh/24 h.
• Zawór bezpieczeństwa: 8 bar, w zestawie.
• Izolatory galwaniczne: 2 sztuki w zestawie.
• Klasa ochrony elektrycznej: I.
• Stopień ochrony: IPX4.
• Profil obciążenia: XL.
• Klasa energetyczna: C.
• Efektywność energetyczna podgrzewania wody: 38 %.
• Roczne zużycie: 4.393 kWh.
• Poziom mocy akustycznej: 15 dB.
• V40, woda zmieszana do 40 °C: 761 litrów.
• Przybliżone wymiary zewnętrzne: 1.838 x 750 x 880 mm.
• Średnica korpusu wg rysunku: około 756 mm.
• Masa pustego: 160 kg.
• Masa pełnego: około 660 kg.
• EAN: 4062321536183.

Duża rezerwa CWU dla instalacji o wysokim zużyciu

Bosch Tronic TR2000TF 500 B wyróżnia się 500 litrami użytecznej akumulacji i mocą elektryczną 6 kW, oferując rozwiązanie szczególnie ukierunkowane na instalacje wymagające dużej rezerwy ciepłej wody użytkowej.

Jego emaliowany zbiornik, anoda magnezowa, izolacja termiczna, zawór bezpieczeństwa, przyłącza G 1" oraz regulacja temperatury w zakresie 10 do 85 °C zapewniają wszystkie elementy potrzebne do instalacji CWU o dużej wydajności, a konstrukcja stojąca eliminuje konieczność mocowania ściennego przy tak znacznej masie zasobnika.
