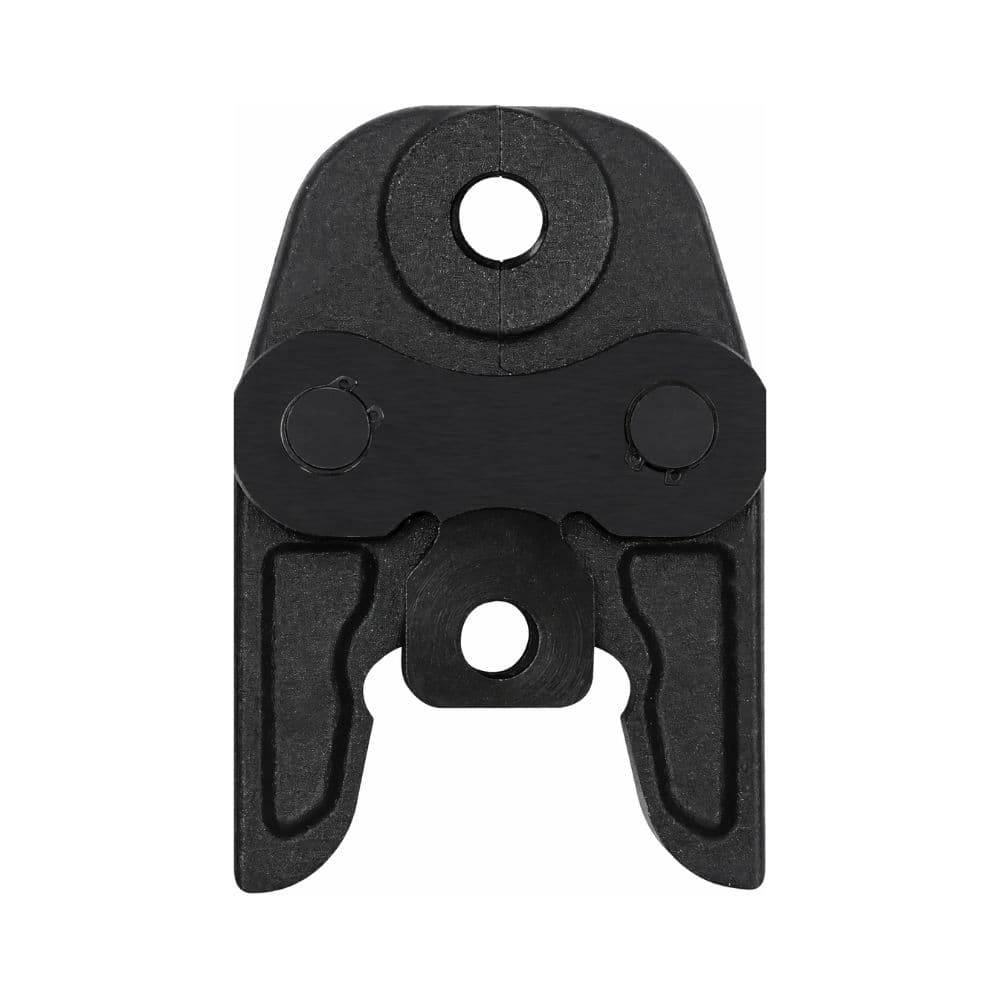

Imadło typu "U" o średnicy 16 mm i sile 32 kN

Szczęka BARA 32051616 to profesjonalne akcesorium do narzędzi zaciskowych, przeznaczone do wykonywania połączeń w średnicy 16 mm z profilem U. Referencja jest sklasyfikowana w kategorii 32 kN i umożliwia pracę z rurami oraz kompatybilnymi złączkami zaciskowymi o tym wymiarze i geometrii.

Jej konfiguracja U16 jest przeznaczona do profesjonalnych prac z zakresu hydrauliki, ogrzewania oraz montażu systemów rurowych metodą zaciskania. Aby uzyskać prawidłowe połączenie, należy wcześniej sprawdzić, czy używana złączka obsługuje profil U 16 mm oraz czy zaciskarka jest kompatybilna ze szczęką.

Szczęka zaciskowa U16

Referencja 32051616 odpowiada konkretnie szczęce 16 mm z profilem U. Oznaczenie to pozwala szybko rozpoznać zarówno średnicę roboczą, jak i geometrię, z jaką będzie wykonywany zacisk elementu.

Profil zaciskania jest kluczowym elementem tego typu instalacji, ponieważ określa sposób, w jaki szczęka zaciska tuleję lub strefę zacisku złączki.

Do rur i złączek 16 mm

Ta szczęka jest przeznaczona do pracy z kompatybilnymi złączkami i systemami rurowymi 16 mm.

Średnica musi dokładnie odpowiadać elementowi, który ma zostać zaciśnięty. Szczęka o innym rozmiarze nie zapewnia geometrii niezbędnej do prawidłowego wykonania połączenia.

Profil zaciskania U

BARA 32051616 wykorzystuje profil U, jedną z geometrii stosowanych w profesjonalnych systemach łączenia rur metodą zaciskania.

Podczas cyklu pracy maszyna zamyka szczękę na złączce, a wewnętrzna geometria profilu U formuje strefę zacisku.

Przed wykonaniem połączenia należy sprawdzić, czy producent systemu rurowego i złączki wyraźnie dopuszcza profil U. Nie należy zastępować go profilami TH, H, M, V ani innymi geometriami, chyba że producent złączki wyraźnie to wskazuje.

Kategoria zaciskania 32 kN

Referencja jest oferowana jako szczęka 32 kN.

Oznaczenie to identyfikuje kategorię siły systemu zaciskowego, z którym należy jej używać. Siła jest generowana przez zaciskarkę i przekazywana za pośrednictwem szczęki na złączkę.

Z tego powodu przed montażem należy sprawdzić, czy system mocowania maszyny i szczęki są kompatybilne oraz czy narzędzie obsługuje ten typ szczęk.

Przeznaczona do instalacji profesjonalnych

Szczęka BARA U16 jest przeznaczona do profesjonalnych prac przy instalacjach wykonywanych z użyciem złączek zaciskowych.

Może być odpowiednia, o ile stosowany system rurowy wymaga profilu U, do takich zastosowań jak:

• Instalacje hydrauliczne.
• Sieci dystrybucji wody.
• Instalacje grzewcze.
• Instalacje z kompatybilnymi rurami wielowarstwowymi.
• Remonty i rozbudowa sieci rurowych.
• Montaż złączek metodą zaciskania.

Kompatybilna z systemami wielowarstwowymi wykorzystującymi profil U

BARA oferuje narzędzia do rur wielowarstwowych wraz ze szczękami profilu U w średnicach 16, 20, 25 i 32 mm. U16 odpowiada najmniejszemu rozmiarowi z tej popularnej serii.

Nie oznacza to jednak, że wszystkie złączki wielowarstwowe 16 mm można zaciskać profilem U. Kompatybilność należy zawsze sprawdzić w dokumentacji technicznej producenta zainstalowanego systemu.

Element łączący zaciskarkę i złączkę

Szczęka stanowi element, który przekazuje siłę generowaną przez zaciskarkę na złączkę.

Aby wykonać połączenie prawidłowo, muszą się zgadzać co najmniej trzy podstawowe parametry:

• Średnica złączki: 16 mm.
• Wymagany profil: U.
• Kompatybilność narzędzia: odpowiednia do szczęki i jej kategorii zaciskania.

Prawidłowy dobór tych elementów ma kluczowe znaczenie dla uzyskania deformacji przewidzianej przez producenta systemu.

Jedna szczęka do uzupełnienia zestawu zaciskowego

Jako pojedyncza referencja, BARA 32051616 pozwala uzupełnić zestaw szczęk lub zapewnić konkretnie rozmiar U16, gdy użytkownik posiada już kompatybilną zaciskarkę.

Może być również używana jako zamiennik szczęki o tym samym rozmiarze i profilu, pod warunkiem zgodności mechanicznej i technicznej z maszyną.

Seria szczęk BARA z profilem U

W dostępnej gamie BARA oferowane są szczęki z profilem U w kilku popularnych rozmiarach:

• U16: 16 mm.
• U20: 20 mm.
• U25: 25 mm.
• U32: 32 mm.

Ta różnorodność pozwala profesjonaliście dobrać szczękę odpowiednią do średnicy systemu rurowego używanego w danej instalacji.

Kontrole przed wykonaniem zacisku

Przed wykonaniem każdego połączenia zaleca się sprawdzić:

• czy rura i złączka mają średnicę 16 mm,
• czy producent złączki określa profil U,
• czy szczęka jest prawidłowo zamocowana w zaciskarce,
• czy maszyna obsługuje kategorię i system używanej szczęki,
• czy powierzchnia zacisku jest czysta,
• czy na szczęce nie ma odkształceń, pęknięć ani nietypowego zużycia,
• czy rura została przycięta i przygotowana zgodnie z instrukcją systemu,
• czy złączka została wsunięta do pozycji wskazanej przez producenta.

Znaczenie zachowania profilu zaciskania

W instalacji zaciskowej geometria szczęki stanowi część samego systemu połączenia. Zastosowanie innego profilu niż określony może zmienić deformację złączki i wpłynąć na końcowy rezultat.

Dlatego oznaczenia U16 nie należy interpretować wyłącznie jako wymiaru: jednocześnie określa ono średnicę 16 mm oraz wymagany profil U do zaciskania.

Konserwacja szczęki

Szczęki zaciskowe są narażone na powtarzalne obciążenia mechaniczne i powinny być utrzymywane w dobrym stanie, aby zachować precyzję połączenia.

Zaleca się utrzymywanie czystości wewnętrznej strefy zacisku, sprawdzanie swobodnego ruchu przegubów oraz okresową kontrolę ogólnego stanu narzędzia.

Nie należy używać szczęki z widocznymi uszkodzeniami, odkształceniami lub zużyciem, które mogłoby zmienić geometrię zacisku.

Charakterystyka szczęki BARA 32051616

• Marka: BARA.
• Referencja: 32051616.
• Typ produktu: szczęka do narzędzia zaciskowego.
• Średnica: 16 mm.
• Profil: U.
• Oznaczenie: U16.
• Wskazana kategoria zaciskania: 32 kN.
• Zastosowanie: zaciskanie kompatybilnych rur i złączek.
• Użycie: profesjonalne.

Szczęka BARA U16 do instalacji wykonywanych metodą zaciskania

Szczęka BARA 32051616 zapewnia konkretne rozwiązanie do pracy z złączkami 16 mm wymagającymi profilu U. Jej pojedyncza forma pozwala uzupełnić wyposażenie kompatybilnej zaciskarki lub zapewnić szczękę zamienną dla tego rozmiaru.

Aby zagwarantować prawidłowe zaciskanie, konieczne jest zawsze sprawdzenie kompatybilności między zaciskarką, szczęką U16, rurą i złączką, zgodnie ze specyfikacją producenta zainstalowanego systemu.
