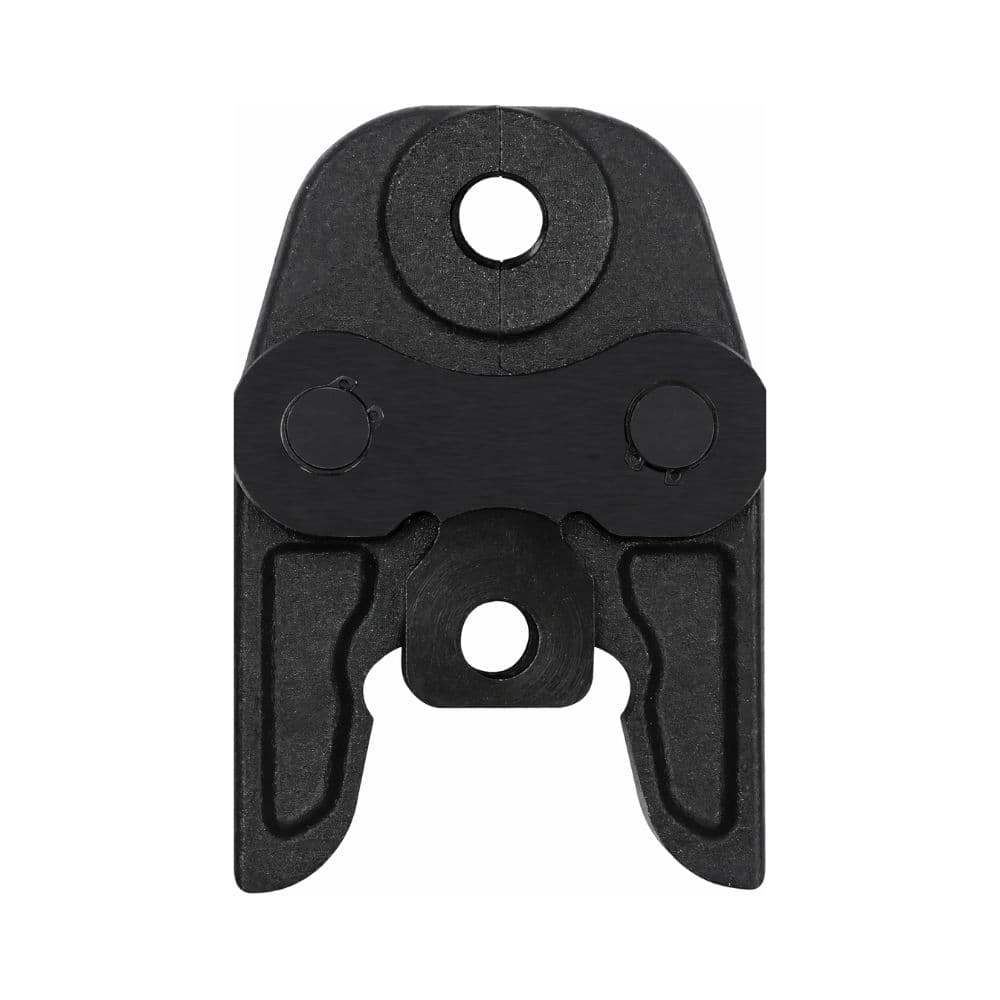

Imadło typu "U" o średnicy 32 mm i sile 32 kN

Moc BARA 32053232 to profesjonalne akcesorium do narzędzi zaciskowych, przeznaczone do wykonywania połączeń w średnicy 32 mm z profilem U. Oznaczona w kategorii 32 kN, umożliwia pracę z kompatybilnymi rurami i kształtkami wymagającymi konkretnie geometrii zacisku U32.

Jest szczególnie przeznaczona do profesjonalnych prac hydraulicznych, instalacji grzewczych oraz systemów rurowych wykonywanych metodą zaciskania. Przed użyciem należy zawsze sprawdzić, czy zamontowany element dopuszcza profil U 32 mm oraz czy zaciskarka jest kompatybilna z tym typem i kategorią szczęki.

Szczęka zaciskowa U32

Numer referencyjny 32053232 odpowiada szczęce zaciskowej 32 mm z profilem U. Oznaczenie U32 pozwala natychmiast rozpoznać zarówno średnicę roboczą, jak i kontur, który należy zastosować na kształtce.

W instalacjach press-fitting profil szczęki jest parametrem kluczowym, ponieważ decyduje o geometrii, z jaką zaciskany jest pierścień lub korpus zaciskowy złączki.

Przeznaczona do średnicy 32 mm

Ta szczęka została wymiarowana specjalnie do pracy z kompatybilnymi rurami i kształtkami 32 mm.

Średnica szczęki musi dokładnie odpowiadać średnicy elementu, który ma zostać zaciśnięty. Zastosowanie niewłaściwego rozmiaru uniemożliwia uzyskanie geometrii zacisku przewidzianej przez producenta systemu.

Profil zacisku U

BARA 32053232 wykorzystuje profil U, czyli geometrię powszechnie stosowaną w niektórych profesjonalnych systemach rur wielowarstwowych oraz innych systemach złączek zaciskowych.

Podczas cyklu zaciskania maszyna zamyka szczękę wokół kształtki i przekazuje na nią niezbędną siłę zgodnie z wewnętrznym kształtem profilu U.

Nie należy zastępować tego profilu szczękami TH, H, M, V ani innymi geometriami, chyba że producent systemu rurowego wyraźnie dopuści taką kompatybilność.

Kategoria zacisku 32 kN

Szczęka jest oznaczona w kategorii 32 kN.

Oznaczenie to odnosi się do klasy zaciskarki, do której została zaprojektowana. Siła jest generowana przez zaciskarkę i przekazywana na kształtkę za pośrednictwem szczęki.

Standardowe szczęki o profilu U stosowane w profesjonalnych narzędziach 32 kN obejmują zwykle rozmiary takie jak U16, U20, U25 oraz U32.

Do profesjonalnych instalacji hydraulicznych i grzewczych

Szczęka BARA U32 jest przeznaczona dla instalatorów pracujących z systemami połączeń wykonywanych metodą zaciskania.

Jeśli producent systemu wskazuje profil U, można ją stosować w takich zastosowaniach jak:

• instalacje hydrauliczne.
• sieci dystrybucji wody.
• instalacje grzewcze.
• kompatybilne systemy rur wielowarstwowych.
• modernizacje istniejących instalacji.
• montaż złączek metodą press-fitting.

Kompatybilna z systemami wielowarstwowymi wymagającymi profilu U

BARA oferuje narzędzia zaciskowe do rur wielowarstwowych wyposażone w szczęki o profilu U w średnicach 16, 20, 25 i 32 mm, a niniejsza referencja stanowi rozmiar U32 w tej gamie.

Nie wszystkie złączki wielowarstwowe 32 mm wykorzystują jednak ten sam profil. Dokumentacja producenta złączki musi wyraźnie określać, że element dopuszcza kontur U.

Przekazuje siłę zaciskarki na kształtkę

Szczęka stanowi element znajdujący się pomiędzy zaciskarką a kształtką. Podczas cyklu pracy przekazuje siłę wytworzoną przez narzędzie i formuje złączkę zgodnie z geometrią swojego profilu wewnętrznego.

Przed zaciskaniem muszą się zgadzać:

• Średnica: 32 mm.
• Profil wymagany przez kształtkę: U.
• Kategoria narzędzia: kompatybilna ze szczękami 32 kN.
• System mocowania: kompatybilny między maszyną a szczęką.

Oddzielna szczęka do uzupełnienia profesjonalnego zestawu

BARA 32053232 jest oferowana jako pojedyncza szczęka, dlatego nadaje się do uzupełnienia zestawu zaciskowego lub zapewnienia konkretnie rozmiaru U32, gdy użytkownik posiada już kompatybilną maszynę.

Może być również używana do wymiany innej szczęki o tej samej średnicy i profilu, gdy konieczna jest wymiana wyposażenia, zawsze po sprawdzeniu kompatybilności z zaciskarką.

Typowa gama szczęk BARA profil U

Wśród wyposażenia do zaciskania rur wielowarstwowych BARA zwykle znajdują się następujące rozmiary profilu U:

• U16: średnica 16 mm.
• U20: średnica 20 mm.
• U25: średnica 25 mm.
• U32: średnica 32 mm.

Taka różnorodność pozwala stosować jedną rodzinę narzędzi do różnych typowych średnic instalacji wielowarstwowych, dobierając przy każdym połączeniu odpowiednią szczękę.

Kontrole przed wykonaniem zacisku

Przed użyciem szczęki zaleca się sprawdzić:

• czy rura i kształtka mają średnicę nominalną 32 mm,
• czy producent kształtki określa profil U,
• czy zaciskarka jest kompatybilna ze szczęką,
• czy narzędzie obsługuje odpowiednią kategorię zacisku,
• czy szczęka jest prawidłowo osadzona i zablokowana w maszynie,
• czy wewnętrzna strefa zacisku jest czysta,
• czy nie ma uszkodzeń, odkształceń ani nadmiernego zużycia,
• czy rura została przycięta i przygotowana zgodnie z instrukcją producenta,
• czy kształtka jest prawidłowo wsunięta przed rozpoczęciem cyklu.

Znaczenie stosowania właściwego profilu

Profil jest częścią konstrukcji systemu połączeń. Nawet jeśli dwie kształtki mają tę samą średnicę 32 mm, mogą wymagać różnych geometrii zacisku.

Zastosowanie szczęki o innym konturze niż przewidziany może spowodować nieprawidłowe odkształcenie złączki i osłabić połączenie.

Z tego powodu oznaczenie U32 należy zawsze sprawdzać względem specyfikacji technicznej zainstalowanego systemu.

Konserwacja szczęki

Szczęki są wielokrotnie narażone na duże obciążenia mechaniczne, dlatego należy je regularnie kontrolować i utrzymywać w dobrym stanie.

Zaleca się utrzymywanie powierzchni zaciskowych w czystości, sprawdzanie prawidłowej pracy przegubów oraz okresową kontrolę pod kątem odkształceń, pęknięć lub oznak nadmiernego zużycia.

Uszkodzonej lub nadmiernie zużytej szczęki nie należy używać, ponieważ może to zmienić końcową geometrię zacisku.

Charakterystyka szczęki BARA 32053232

• Marka: BARA.
• Numer referencyjny: 32053232.
• Typ: szczęka do narzędzia zaciskowego.
• Średnica: 32 mm.
• Profil zacisku: U.
• Oznaczenie: U32.
• Kategoria zacisku: 32 kN.
• Zastosowanie: zaciskanie kompatybilnych rur i złączek.
• Użycie: profesjonalne.

Szczęka BARA U32 do instalacji wykonywanych metodą zaciskania

BARA 32053232 zapewnia instalatorowi dedykowaną szczękę do wykonywania połączeń w 32 mm z profilem U. Jej konfiguracja pozwala uzupełnić wyposażenie zaciskarki kompatybilnej o jeden z najczęściej stosowanych rozmiarów w systemach rur wielowarstwowych.

Aby uzyskać bezpieczne połączenie zgodne ze specyfikacją systemu, należy zawsze łącznie sprawdzić kompatybilność zaciskarki, kategorię 32 kN, profil U32 oraz kształtkę przeznaczoną do zaciskania.
