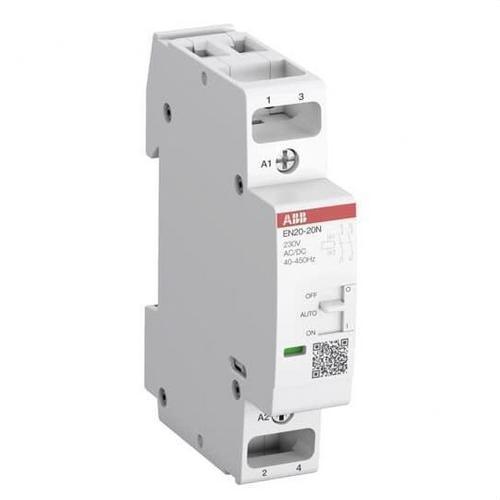

Stycznik EN20-20N-06 2NO 230AC/DC

Stycznik ABB model EN20-20N-06, referencja 1SBE122111R0620, to urządzenie elektromechaniczne zaprojektowane do sterowania obciążeniami elektrycznymi w zastosowaniach przemysłowych i komercyjnych. Z prądem znamionowym 20A i konfiguracją styków 2 NO (normalnie otwarte), ten stycznik nadaje się do obsługi obciążeń do 4,6 kW w obwodach AC-1 i 1,3 kW w AC-3 przy 230V jednofazowym. Jego kompaktowa konstrukcja o szerokości 18 mm ułatwia instalację w panelach i szafach elektrycznych, pozwalając na optymalizację dostępnej przestrzeni.

EN20-20N-06 jest kompatybilny z szerokim zakresem częstotliwości, od 50/60 Hz do 400 Hz, a także z zastosowaniami prądu stałego (DC), co czyni go wszechstronnym wyborem dla różnych typów instalacji. Napięcie sterujące cewki wynosi 230V AC/DC, co zapewnia elastyczność w konfiguracji obwodu sterującego. Stycznik posiada ochronę IP20, odpowiednią do środowisk, w których wymagana jest ochrona przed przypadkowym kontaktem z częściami elektrycznymi.

Urządzenie zostało zaprojektowane do pracy w wymagających warunkach środowiskowych, z zakresem temperatury pracy od -25°C do +55°C i odpornością na wysokości do 2000 metrów. Ponadto spełnia normy międzynarodowe IEC/EN 60947-1, IEC/EN 60947-4-1 i UL 60947, co gwarantuje jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych.

Charakterystyka techniczna:

• Konfiguracja styków: 2 NO (normalnie otwarte), bez styków pomocniczych.
• Znamionowa zdolność prądowa: 20A dla AC-1 i 9A dla AC-3 przy 230V jednofazowym.
• Moc operacyjna: Do 4,6 kW dla AC-1 i 1,3 kW dla AC-3 przy 230V.
• Napięcie sterujące: 230V AC/DC.
• Kompatybilność częstotliwości: 50/60 Hz, 400 Hz i prąd stały.
• Ochrona: IP20, odpowiednia dla środowisk z umiarkowaną ochroną.
• Wymiary: 18 mm szerokości, 85 mm wysokości, 65 mm długości.
• Waga: 0,14 kg, lekki i łatwy w instalacji.
• Trwałość elektryczna: Do 150 000 cykli dla AC-1 i AC-3.
• Trwałość mechaniczna: 1 000 000 cykli.
• Znamionowe napięcie izolacji (Ui): 400V.
• Napięcie wytrzymywane impulsowo (Uimp): 4kV.
• Zdolność przyłączeniowa: Kompatybilny z elastycznymi i sztywnymi kablami o różnych rozmiarach, z regulacjami ułatwiającymi instalację.

Zalety produktu:

• Kompaktowy design i zoptymalizowany montaż: Jego szerokość 18 mm umożliwia łatwą instalację w szafach elektrycznych, maksymalizując dostępną przestrzeń.
• Wszechstronność zastosowań: Kompatybilny z obwodami AC i DC, a także z różnymi częstotliwościami pracy, w tym 400 Hz.
• Wysoka trwałość: Zaprojektowany do wytrzymania 1 000 000 cykli mechanicznych, co gwarantuje długą żywotność i niskie koszty utrzymania.
• Niezawodność w wymagających środowiskach: Stabilna praca w szerokim zakresie temperatur i warunków środowiskowych.

Zalecane zastosowania:

Stycznik ABB EN20-20N-06 jest idealny do stosowania w systemach automatyzacji, sterowania silnikami, ogrzewania, wentylacji i klimatyzacji (HVAC) oraz innych systemach elektrycznych wymagających niezawodnego sterowania obciążeniami do 20A. Nadaje się do użytku w przemyśle, budynkach komercyjnych i innych instalacjach, gdzie potrzebne jest urządzenie kompaktowe, trwałe i łatwe do integracji.

Zgodność z normami:

Spełnia normy IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947 oraz dyrektywę RoHS, co gwarantuje, że produkt spełnia międzynarodowe standardy bezpieczeństwa i zrównoważonego rozwoju środowiskowego.

Z stycznikiem EN20-20N-06 firmy ABB otrzymujesz solidne i wydajne rozwiązanie do sterowania obciążeniami elektrycznymi, wspierane przez jakość i doświadczenie lidera w sektorze elektrycznym.
