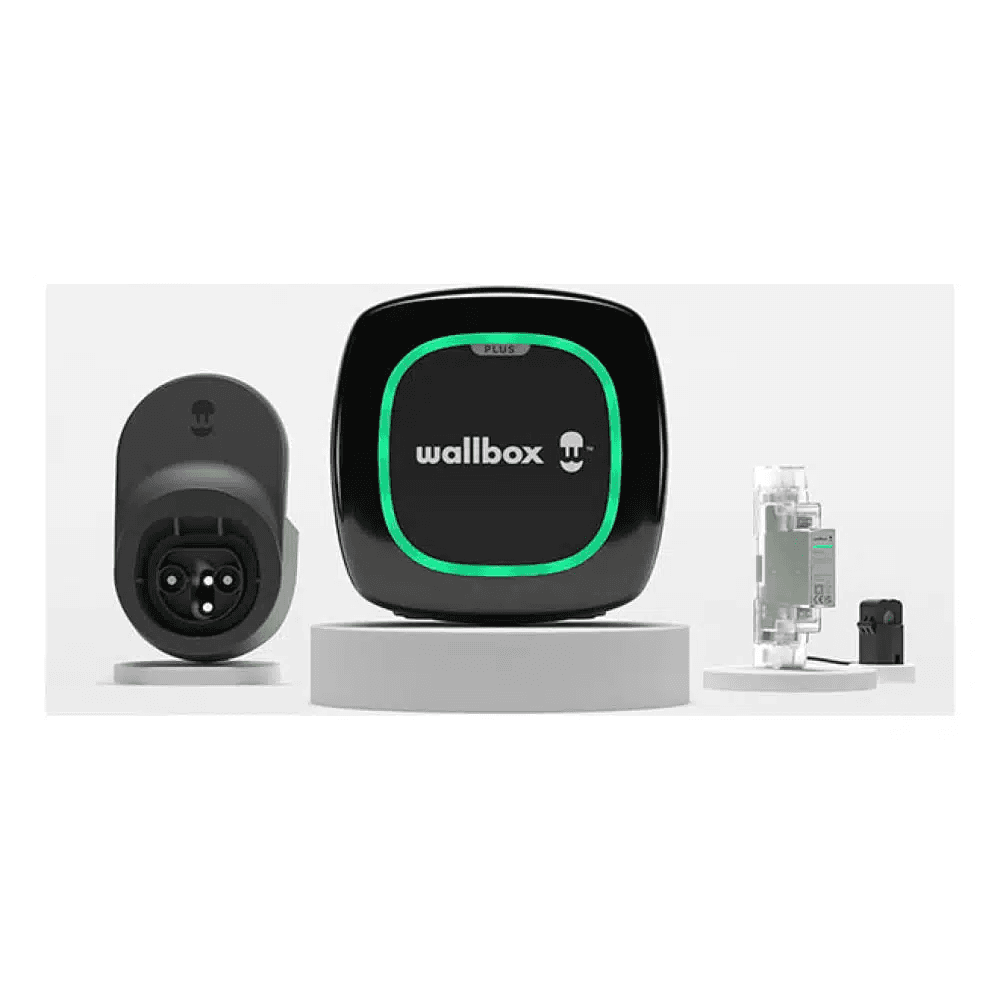

Zestaw ładowarki do samochodu elektrycznego jednofazowy 7,4 kW + miernik energii + stacja dokująca + przewód 5 metrów Typ 2 Wallbox Pulsar Max

Zestaw Wallbox Pulsar Max K1PLP4-0-2-2-9-002 łączy najważniejsze komponenty potrzebne do stworzenia inteligentnego punktu ładowania samochodów elektrycznych i hybryd plug-in w instalacjach jednofazowych. Zawiera ładowarkę Wallbox Pulsar Max o mocy 7,4 kW w kolorze czarnym z 5-metrowym, stałym kablem Typ 2, jednofazowy licznik energii z przekładnikiem prądowym oraz Cable Dock Typ 2, który pomaga utrzymać porządek z kablem i złączem, gdy nie są używane.

Pulsar Max umożliwia ładowanie z maksymalną mocą 7,4 kW przy zasilaniu jednofazowym 230 V i natężeniu do 32 A. Wyposażony jest w WiFi i Bluetooth do zarządzania za pomocą aplikacji Wallbox, ochronę IP55 i IK10, wykrywanie upływu prądu stałego 6 mA oraz ochronę przed zgrzewaniem styków. Dzięki dołączonemu licznikowi energii system jest przygotowany do obsługi zaawansowanych funkcji zarządzania mocą ładowania.

Kompletny zestaw Wallbox Pulsar Max 7,4 kW

Numer referencyjny K1PLP4-0-2-2-9-002 odpowiada kompletnemu zestawowi handlowemu Wallbox. Oficjalny opis produktu identyfikuje konfigurację jako Pulsar Max PLP4 7,4 kW, kabel 5 metrów, złącze Typ 2, czarne wykończenie, jednofazowy pomiar za pomocą przekładnika oraz Cable Dock.

Taka konfiguracja ułatwia stworzenie kompletnego domowego punktu ładowania, ponieważ łączy w jednym zestawie ładowarkę, element niezbędny do pomiaru zużycia instalacji oraz uchwyt przeznaczony do prawidłowego przechowywania przewodu i wtyczki ładowania.

Ładowarka jednofazowa do 7,4 kW

Dołączony Wallbox Pulsar Max pracuje w instalacji jednofazowej 230 V i zapewnia maksymalną moc ładowania 7,4 kW przy 32 A. Natężenie można konfigurować od 6 A do wartości znamionowej, co pozwala dostosować punkt ładowania do parametrów instalacji elektrycznej.

Ładowanie odbywa się w Trybie 3 zgodnie z IEC 61851-1. Aby wykorzystać pełne 7,4 kW, instalacja oraz pokładowa ładowarka pojazdu muszą być kompatybilne z ładowaniem jednofazowym 32 A.

Stały kabel Typ 2 o długości 5 metrów

Ładowarka ma stały przewód o długości 5 metrów ze złączem Typ 2 zgodnym z IEC 62196-2. Ponieważ pozostaje on na stałe podłączony do Pulsar Max, ładowanie można rozpocząć bez używania osobnego kabla przechowywanego w pojeździe.

Złącze Typ 2 jest standardem powszechnie stosowanym w samochodach elektrycznych i hybrydach plug-in sprzedawanych w Europie. Rzeczywista moc ładowania zależy od możliwości ładowania prądem przemiennym danego pojazdu.

Dołączony jednofazowy licznik energii

Zestaw zawiera jednofazowy pomiar energii za pomocą przekładnika prądowego. Licznik pozwala systemowi odczytywać zużycie energii instalacji i zapewnia informacje potrzebne do korzystania z kompatybilnych funkcji zarządzania energią Wallbox.

Jednym z głównych zastosowań jest dynamiczne zarządzanie ładowaniem, czyli Power Boost. Dzięki tej funkcji ładowarka może automatycznie dostosowywać moc przekazywaną do pojazdu w zależności od zużycia energii przez pozostałe urządzenia w domu, wykorzystując dostępną moc bez przekraczania skonfigurowanego limitu instalacji.

Przygotowany do funkcji zarządzania energią

Wallbox projektuje swoje liczniki mocy tak, aby umożliwiały rozwiązania zarządzania energią uzupełniające Pulsar Max. W zależności od zainstalowanego licznika i konfiguracji systemu możliwe jest korzystanie z funkcji takich jak dynamiczne zarządzanie ładowaniem oraz ładowanie z nadwyżek fotowoltaicznych.

Funkcja dynamicznego zarządzania jest szczególnie przydatna przy zmiennym zużyciu energii w domu, ponieważ pozwala automatycznie zmniejszać moc ładowania pojazdu, gdy wzrasta pobór energii przez domowe urządzenia, i ponownie ją zwiększać, gdy dostępna jest większa moc.

Pulsar Max jest również kompatybilny z rozwiązaniami Wallbox do ładowania energią słoneczną, gdy zastosowana konfiguracja i licznik obsługują tę funkcję.

WiFi i Bluetooth do zdalnego sterowania

Pulsar Max ma łączność WiFi i Bluetooth. Za pomocą aplikacji i portalu Wallbox można monitorować ładowarkę oraz korzystać z różnych funkcji konfiguracji i zarządzania.

Do dostępnych możliwości należą programowanie harmonogramów ładowania, uruchamianie i zatrzymywanie sesji, blokowanie i odblokowywanie ładowarki, regulacja natężenia oraz podgląd informacji dotyczących odbytych sesji.

Programowanie harmonogramów ładowania

Z poziomu aplikacji Wallbox można zaplanować sesje ładowania pojazdu w określonych przedziałach czasowych. Funkcja ta pozwala dopasować ładowanie do nawyków użytkownika i może być szczególnie przydatna do korzystania z tańszych taryf energii elektrycznej.

Ochrona przed upływem prądu stałego

Pulsar Max ma zintegrowane wykrywanie RDC-DD upływu prądu stałego 6 mA. Wallbox podaje, że ta ochrona spełnia wymagania czasu zadziałania określone w IEC 62955.

Ładowarka musi być uzupełniona o odpowiednie zabezpieczenia zewnętrzne zgodnie z instrukcjami Wallbox i obowiązującymi przepisami elektrycznymi. Dobór i wymiarowanie tych zabezpieczeń powinien wykonać wykwalifikowany specjalista.

Ochrona przed zgrzewaniem styków

Oficjalna struktura referencji PLP4-0-2-2-9-002 identyfikuje kod 9 jako wersję wyposażoną w ochronę przed zgrzewaniem styków. Funkcja ta stanowi dodatkowe zabezpieczenie przeznaczone do działania w przypadku określonych nieprawidłowości związanych z wewnętrznymi stykami mocy.

Ochrona IP55 i IK10

Wallbox Pulsar Max ma stopień ochrony IP55 oraz odporność mechaniczną IK10. Obudowa została zaprojektowana tak, aby zapewniać ochronę przed pyłem, wodą i uderzeniami, co pozwala stosować urządzenie zarówno wewnątrz, jak i w odpowiednich lokalizacjach zewnętrznych.

Zakres temperatury pracy podany przez Wallbox wynosi od -30 do 50 °C. Producent określa pracę z pełną mocą do 40 °C; powyżej tej temperatury ładowarka może obniżać moc w celu ochrony podzespołów.

Kompaktowa konstrukcja

Pulsar Max ze stałym kablem ma wymiary 198 x 201 x 99 mm, bez przewodu, oraz wagę około 1,3 kg bez kabla. Jego rozmiar ułatwia montaż ścienny w prywatnych garażach, na miejscach parkingowych i w innych strefach przeznaczonych do ładowania pojazdów elektrycznych.

Na froncie znajduje się wskaźnik Halo RGB, który umożliwia wizualne rozpoznanie stanu ładowarki podczas pracy.

Dołączony Cable Dock Typ 2

Zestaw zawiera Wallbox Cable Dock Typ 2 w kolorze czarnym. Ten uchwyt został zaprojektowany tak, aby podtrzymywać złącze pojazdu, gdy nie jest używane, i pomagać w prawidłowym uporządkowaniu kabla ładowania.

Cable Dock wykonano z poliwęglanu, jest kompatybilny ze złączami Typ 2 zgodnymi z IEC 62196-2 i ma wymiary 173,5 x 105 x 91,5 mm oraz wagę około 172,5 g.

Dane techniczne zestawu Wallbox K1PLP4-0-2-2-9-002

• Marka: Wallbox.
• Referencja zestawu: K1PLP4-0-2-2-9-002.
• Seria: Pulsar Max Kits.
• EAN: 8436607549154.
• Typ: inteligentny zestaw do ładowania pojazdu elektrycznego.
• Dołączona ładowarka: Wallbox Pulsar Max PLP4.
• Podstawowa referencja ładowarki: PLP4-0-2-2-9-002.
• Kolor ładowarki: czarny.
• Instalacja: jednofazowa.
• Maksymalna moc: 7,4 kW.
• Napięcie znamionowe: 230 V AC ±10%.
• Prąd znamionowy: 32 A.
• Prąd konfigurowalny: od 6 A do 32 A.
• Częstotliwość: 50/60 Hz.
• Tryb ładowania: Tryb 3 zgodnie z IEC 61851-1.
• Złącze: Typ 2 zgodnie z IEC 62196-2.
• Kabel ładowania: stały.
• Długość kabla: 5 m.
• Łączność: WiFi i Bluetooth.
• Sterowanie: aplikacja i portal Wallbox.
• Wskaźnik: Halo RGB LED.
• Statyczne zarządzanie ładowaniem: w zestawie.
• Dynamiczne zarządzanie ładowaniem: kompatybilne poprzez dołączony system pomiarowy i odpowiednią konfigurację.
• Ładowanie solarne: kompatybilne, gdy zainstalowana konfiguracja pomiarowa obsługuje tę funkcję.
• Wykrywanie prądu upływu DC: 6 mA.
• Ochrona przed zgrzewaniem styków: tak.
• Stopień ochrony: IP55.
• Odporność na uderzenia: IK10.
• Kategoria przepięciowa: CAT III.
• Temperatura pracy: -30 do 50 °C.
• Wymiary ładowarki: 198 x 201 x 99 mm, bez kabla.
• Waga ładowarki: 1,3 kg, bez kabla.
• Licznik energii: w zestawie.
• Rodzaj dołączonego pomiaru: jednofazowy za pomocą przekładnika prądowego.
• Cable Dock Typ 2: w zestawie.
• Kolor Cable Dock: czarny.
• Wymiary Cable Dock: 173,5 x 105 x 91,5 mm.
• Materiał Cable Dock: poliwęglan.

Zawartość zestawu

• 1 jednofazowa ładowarka Wallbox Pulsar Max 7,4 kW w kolorze czarnym.
• 1 stały kabel ładowania Typ 2 o długości 5 metrów zintegrowany z ładowarką.
• 1 jednofazowy system pomiaru energii z przekładnikiem prądowym.
• 1 Wallbox Cable Dock Typ 2 w kolorze czarnym.

Kompletne rozwiązanie do ładowania domowego

Wallbox K1PLP4-0-2-2-9-002 łączy ładowarkę, pomiar energii i uchwyt kabla w jednym zestawie, eliminując konieczność dobierania tych elementów osobno. Moc do 7,4 kW pozwala wykorzystać jednofazowe instalacje 32 A, a licznik ułatwia inteligentniejsze zarządzanie dostępną mocą.

Łączność WiFi i Bluetooth, programowanie przez aplikację Wallbox, odporność IP55/IK10 oraz dołączony Cable Dock tworzą zestaw przygotowany do wygodnego, uporządkowanego i połączonego ładowania domowego.

Ważne: instalację ładowarki, licznika oraz odpowiednich zabezpieczeń elektrycznych powinien wykonać wykwalifikowany personel zgodnie z instrukcjami Wallbox i obowiązującymi przepisami. Rzeczywista maksymalna moc zależy również od instalacji elektrycznej oraz możliwości ładowania prądem przemiennym obsługiwanych przez pojazd.
